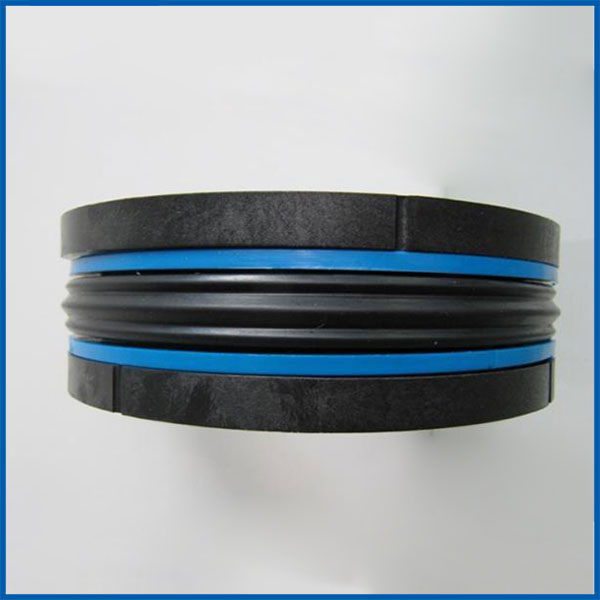

山形組合密封圈為雙作用活塞密封件，與兩個導向環配合使用，具有雙向密封效果，它的密封性優越，易于安裝被廣泛的應用與液壓系統的機械設備當中。

山形組合密封圈的零部件選材分析：

1、齒狀密封圈：材料為丁腈橡膠，丁腈橡膠是一種耐油性極好，耐老化和耐熱性較好、耐磨性較高、粘結力強、氣密性好的合成橡膠，適用于液壓油、水和礦物潤滑脂；

2、擋圈：選材為具有添加劑的有色聚氨酯彈性體，溫度可達100攝氏度，具有較高的抗拉強度，較好的耐油、耐磨性能，適用于液壓油，礦物潤滑脂，不適用于水；

3、耐磨環：材料為含有特種填充材料的聚酰胺，也稱為玻璃纖維增強熱塑性聚合物，抗拉強度達220兆帕，抗壓強度達170兆帕，抗彎強度達280兆帕，且具有優良的耐沖擊性能。

山形組合密封圈的特點：

1、封閉的溝槽和整體式活塞減少了活塞的長度，節省了生產成本；

2、良好的活塞導向和間隙平衡對活塞和缸筒的配合間隙要求低，對徑向載荷的承載力強，密封圈不易旋轉；

3、動靜狀態或低壓狀態下均具有良好的密封性能；

4、密封性能好，故障率低，且容易發現和排除問題；

5、擋環和耐磨環均開有斜切口，易于安裝，不需要特殊的設備和工具，且方便維修；

6、高溫下也具有良好的性能；

山形組合密封圈一般在往復運動的液壓缸中使用，壓力小于25兆帕，最高往復速度為0.5m/s的液壓缸中，能起到良好的密封效果。
